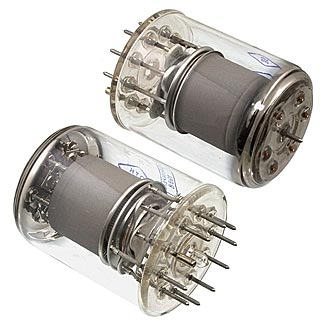

ГИ-36

      Генераторный лучевой тетрод для генерирования высокочастотных колебаний в импульсных генераторах.
Оформление — стеклянное, (РШ26).
Рабочее положение — вертикальное.
Масса 250 г.

Основные параметры
при Uн=12,6 В, Uа=400 В, Uс1= -300 В, Uс2=700 В,
Uс1 имп=50 В, t=5 мкс

Ток накала 5,1 ± 0,6 А
Ток анода в импульсе (на частоте 200 Гц) 10 ± 2,5 А
Ток анода в импульсе (при Uс1=0) 4,7 ± 1,5 А
Ток 2-й сетки в импульсе (на частоте 200 Гц) £ 3,5 А
Ток 1-й сетки в импульсе (на частоте 200 Гц) £ 3 А
Ток обратный 1-й сетки (при Uн=13,8 В, Uа=300 В, Uс2=200 В, Iа=100 мА) £ 30 мкА
Колебательная мощность в импульсе (при Uа=2,2 кВ, Uс2=800 В) ³ 3 кВт
Междуэлектродные емкости, пФ:
     входная 65 ± 15
     выходная 11,5 ± 3,5
     проходная  £ 1
Долговечность ³ 300 ч
Критерии долговечности:
     ток обратный 1-й сетки £ 100 мкА
     колебательная мощность в импульсе ³ 2,4 кВт



Предельные эксплуатационные данные

Напряжение накала 11,4 — 13,8 В
Напряжение анода 2,2 кВ
Напряжение 2-й сетки 700 В
Напряжение 2-й сетки в паузе 800 В
Напряжение 1-й сетки отрицательное 350 В
Напряжение 1-й сетки в импульсе 100 В
Ток катода (пиковое значение) 18 А
Мощность, рассеиваемая анодом  25 Вт
Мощность, рассеиваемая 2-й сеткой 8 Вт
Мощность, рассеиваемая 1-й сеткой 1 кВт
Скважность (минимальная) 100
Длительность импульса 5 мкс
Температура баллона в наиболее горячей точке 250 С
Интервал рабочих температур окружающей среды от -60 до +155 С
