ГИ-35Б

35,000.00

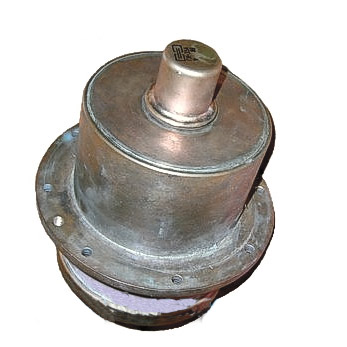

ГИ-35Б

Мощный импульсный генераторный триод для работы в усилителях колебаний высокой частоты в схемах с общей сеткой при анодной импульсной модуляции.
Оформление — металлокерамическое.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное: анода — воздушное не менее 690 м3/ч, баллона — воздушное не менее 600 м3/ч, ножки — воздушное не менее 100 м3/ч.

Масса 9 кг.

Артикул: 8525ac238c57 Категория:

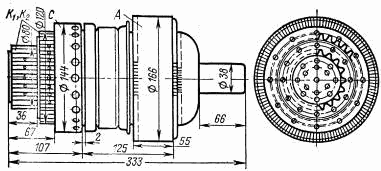

ГИ-35Б

     Мощный импульсный генераторный триод для работы в усилителях колебаний высокой частоты в схемах с общей сеткой при анодной импульсной модуляции.
Оформление — металлокерамическое.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное: анода — воздушное не менее 690 м3/ч, баллона — воздушное не менее 600 м3/ч, ножки — воздушное не менее 100 м3/ч.
Масса 9 кг.

Основные параметры
при Uн=7,4 В, Uа=2 кВ, Iа=1 А

Ток накала 185(+15; -20) А
Ток анода (при Uс=0) 3 (+1; -0,5) А
Ток эмиссии катода в импульсе (при Uа=Uс=1200 В) ³ 100 А
Крутизна характеристики (при Uа=3 кВ, Iа=1 и 25 А) 60 ± 10 мА/В
Коэффициент усиления 30 ± 5
Напряжение запирания отрицательное (при Uа=6 кВ, Iа=0,1 А) £ 350 В
Выходная мощность в импульсе (при Uа=12 кВ, t=60 с) на частоте 200 кГц при полосе частот 8 МГц ³ 250 кВт
Междуэлектродные емкости, пФ:
     входная £ 120
     выходная £ 44
     проходная  £ 2,3
Долговечность ³ 1000 ч



Предельные эксплуатационные данные

Напряжение накала 7,0 — 7,8 В
Напряжение анода 14 кВ
Ток накала пусковой 300 А
Ток накала 165 А
Рабочая частота 200 МГц
Длительность импульса 60 мкс
Скважность (минимальная) 40
Мощность, рассеиваемая анодом  5 кВт
Мощность, рассеиваемая сеткой  250 Вт
Температура анода 200 С
Температура спаев металла с керамикой 150 С
Интервал рабочих температур окружающей среды от -40 до +70 С
