ГИ-23Б

2,500.00

ГИ-23Б

Импульсный генераторный триод для генерирования и усиления высокочастотных колебаний в импульсном режиме работы при анодной модуляции в дециметровом диапазоне волн.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное 24 м3/ч.

Масса 380 г.

Артикул: 598be8ced3a3 Категория:

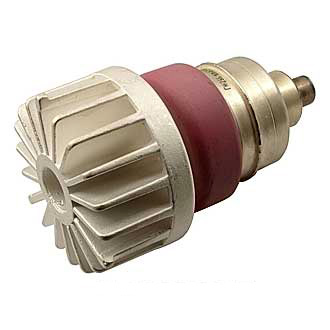

ГИ-23Б

      Импульсный генераторный триод для генерирования и усиления высокочастотных колебаний в импульсном режиме работы при анодной модуляции в дециметровом диапазоне волн.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное 24 м3/ч.
Масса 380 г.

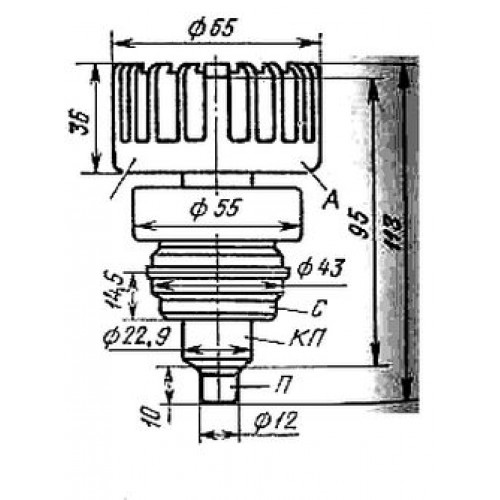

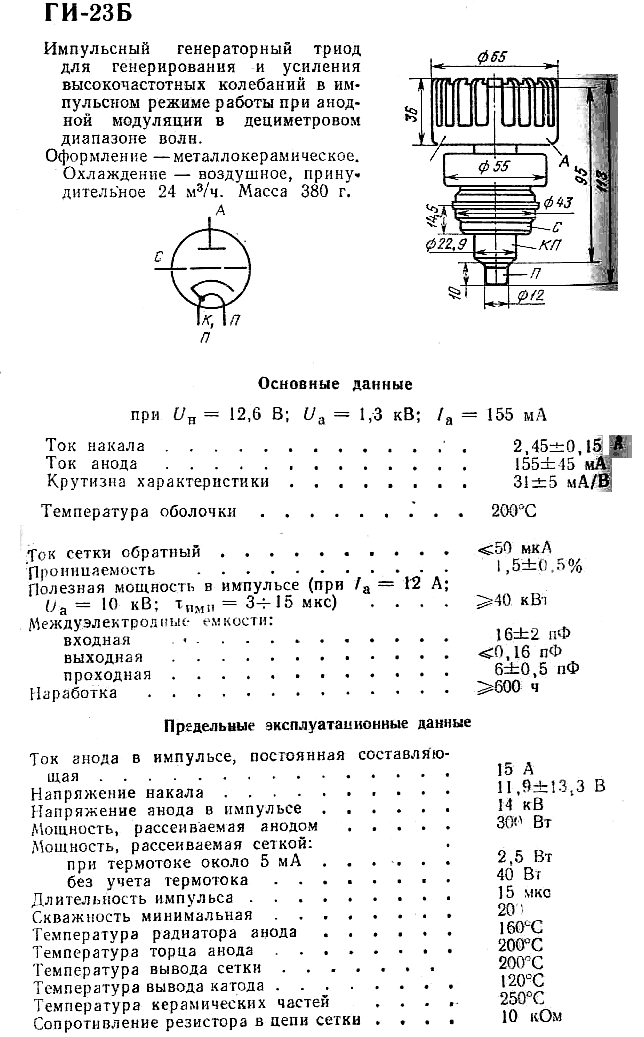

Основные параметры
при Uн=12,6 В, Uа=1,3 кВ, Iа=155 А

Ток накала 2,45 ± 0,15 А
Ток сетки обратный 155 ± 45 мА
Крутизна характеристики 31 ± 5 мА/В
Ток сетки обратный £ 50 мкА
Проницаемость 1,5 ± 0,5 %
Полезная мощность в импульсе (при Iа=12 А, Uа=10 кВ, tимп  =3 — 15 мкс) ³ 40 кВт
Междуэлектродные емкости, пФ:
     входная 16 ± 2
     выходная £ 0,16
     проходная  6 ± 0,5
Долговечность ³ 600 ч
Критерий долговечности: порлезная мощность ³ 35 кВт



Предельные эксплуатационные данные

Напряжение накала 11,9 — 13,3 В
Напряжение анода в импульсе 14 кВ
Мощность, рассеиваемая анодом 300 Вт
Мощность, рассеиваемая сеткой:
     при термотоке около 5 мА 2,5 Вт
     без учета термотока 40 Вт
Ток анода в импульсе (постоянная составляющая) 15 А
Длительность импульса 15 мкс
Скважность (минимальная) 200
Сопротивление в цепи сетки 10 кОм
Температура радиатора анода 160 С
Температура торца анода 200 С
Температура вывода сетки 200 С
Температура вывода катода 120 С
Температура керамических частей 250 С
Интервал рабочих температур окружающей среды от -60 до +100 С
