ГИ-22

350.00

Импульсный генераторный триод для работы в качестве генератора высокочастотных колебаний в сантиметровом и дециметровом диапазонах при импульсной анодной и сеточной модуляции.
Оформление — металлокерамическое.

Масса 12 кг.

Артикул: aa3321103906 Категория:

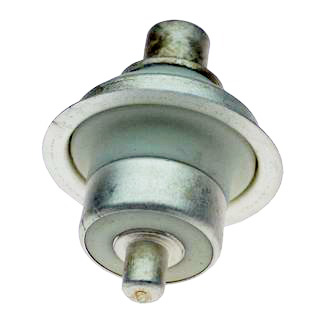

ГИ-22

     Импульсный генераторный триод для работы в качестве генератора высокочастотных колебаний в сантиметровом и дециметровом диапазонах при импульсной анодной и сеточной модуляции.
Оформление — металлокерамическое.
Масса 12 кг.

Основные параметры
при Uн=6,3 В, Uа=0,2 кВ, Uа имп=1,6 кВ, Iа=30 мА, Iа имп=1,4 А,
l=9 см, tимп=1 мкс, скважности 1000

Ток накала 0,57 ± 0,04 А
Ток сетки обратный (при Uа=0,25 кВ) £ 1,5 мкА
Напряжение сетки в рабочей точке отрицательное 2 ± 0,6 В
Крутизна характеристики 18 — 3 мА/В
Колебательная мощность в импульсе ³ 375 Вт
Междуэлектродные емкости, пФ:
     входная 3 (+1,3; -1,4)
     выходная 1,7 ± 0,3
     проходная  £ 0,04
Долговечность ³ 250 ч
Критерий долговечности, колебательная мощность в импульсе ³ 320 Вт



Предельные эксплуатационные данные

Напряжение накала 6 — 6,6 В
Напряжение анода в режиме сеточной модуляции 1 кВ
Напряжение анода в импульсном режиме 2 кВ
Напряжение сетки в режиме сеточной модуляции 0 В
Напряжение сетки отрицательное в режиме сеточной модуляции (минимальное) 50 В
Напряжение сетки (при tимп  =1 мкс) 50 В
Напряжение отрицательное сетки (при tимп  =1 мкс) 100 В
Ток катода (при tимп  =1 мкс) 2 А
Мощность, рассеиваемая анодом 10 Вт
Мощность, рассеиваемая сеткой 0,1 Вт
Длина волны (минимальная) 5 см
Температура оболочки 200 С
Интервал рабочих температур окружающей среды от -60 до +100 С
