ГИ-15Б, ГИ-150

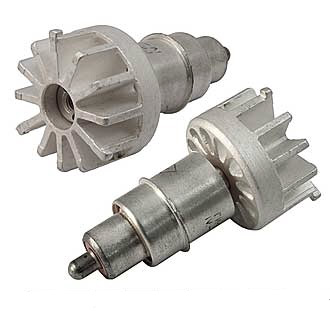

Импульсный генераторный триод для генерирования высокочастотных колебаний в непрерывном и импульсном режимах.
Оформление — металлокерамическое.
Охлаждение — принудительное:
ГИ-15Б — воздушное 4,8 м3/ч;
ГИ-150 — водяное 1 л/мин.
ГИ-15Б, ГИ-150
| Импульсный генераторный триод для генерирования высокочастотных колебаний в непрерывном и импульсном режимах. Оформление — металлокерамическое. Охлаждение — принудительное: ГИ-15Б — воздушное 4,8 м3/ч; ГИ-150 — водяное 1 л/мин.Масса ГИ-15Б 120г, ГИ-150 60 г. |
|

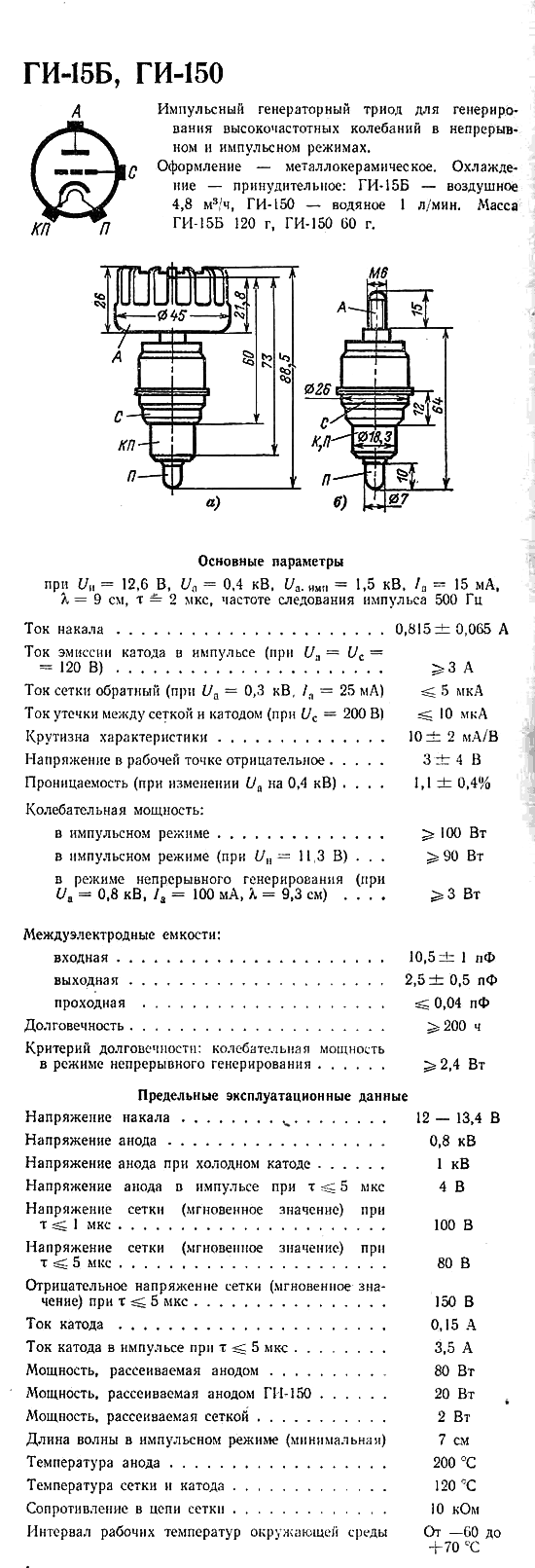

Основные параметры |
|
| Ток накала | 0,815 ± 0,065 А |
| Ток эмиссии катода в импульсе (при Uа=Uс=120 В) | ³ 3 А |
| Ток сетки обратный (при Uа=0,3 кВ, Iа=25 мА) | £ 5 мкА |
| Ток утечки между сеткой и катодом (при Uс=200 В) | £ 10 мкА |
| Крутизна характеристики | 10 ± 2 мА/В |
| Напряжение в рабочей точке отрицательное | 3 ± 4 В |
| Проницаемость (при изменении Uа на 0,4 кВ) | 1,1 ± 0,4 % |
| Колебательная мощность: | |
| в импульсном режиме | ³ 100 Вт |
| в импульсном режиме (при Uн=11,3 В) | ³ 90 Вт |
| в режиме непрерывного генерирования (при Uа=0,8 кВ, Iа=100 м А, l=9,3 см) | ³ 3 Вт |
| Междуэлектродные емкости, пФ: | |
| входная | 10,5 ± 1 |
| выходная | 2,5 ± 0,5 |
| проходная | £ 0,04 |
| Долговечность | ³ 200 ч |
| Критерий долговечности: колебательная мощность в режиме непрерывного генерирования | ³ 2,4 Вт |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 12 — 13,4 В |
| Напряжение анода | 0,8 кВ |
| Напряжение анода при холодном катоде | 1 кВ |
| Напряжение анода в импульсе при t £ 5 мкс | 4 В |
| Напряжение сетки (мгновенное значение) при t £ 1 мкс | 100 В |
| Напряжение сетки (мгновенное значение) при t £ 5 мкс | 80 В |
| Отрицательное напряжение сетки (мгновенное значение) при t £ 5 мкс | 150 В |
| Ток катода | 0,15 А |
| Ток катода в импульсе при t £ 5 мкс | 3,5 А |
| Мощность, рассеиваемая анодом | 80 Вт |
| Мощность, рассеиваемая анодом ГИ-150 | 20 Вт |
| Мощность, рассеиваемая сеткой | 2 Вт |
| Длина волны в импульсном режиме (минимальная) | 7 см |
| Температура анода | 200 С |
| Температура сетки и катода | 120 С |
| Сопротивление в цепи сетки | 10 кОм |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
