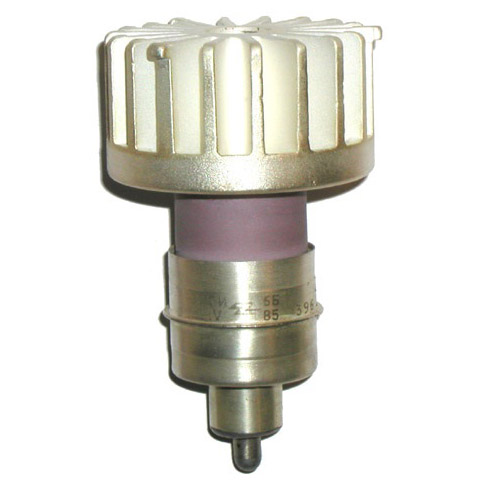

ГИ-13БМ

Импульсный генераторный триод ГИ-13БМ для генерирования высокочастотных колебаний в дециметровом диапазоне частот в непрерывном и импульсном режимах работы при анодной модуляции.

Оформление — металлокерамическое.

Охлаждение — принудительное воздушное не менее 4,8 м3/ч.

Долговечность — не менее 500 ч.

Масса — 120 г.



Основные технические параметры ГИ-13БМ:
при Uн=12,6 В, Uа=400 В, Iа=15 мА
Ток накала

0,65 ±0,05  А

Ток сетки обратный (при Uа=800 В, Iа=25 мА)

не более 5 мкА

Ток анода (при Uс=0)

  50 ±15 мА

Ток утечки сетка — катод (при Uс= -200 В)

не более 10 мкА

Крутизна характеристики

10 ±2 мА/В

Проницаемость

1,1 ±0,4  %

Напряжение рабочей точке (при Uа= 400 В)

2,75 ±1,75 В

Колебательная мощность в импульсном режиме

не менее 110 Вт

Междуэлектродные емкости, пФ:
     — входная

10,75

     — выходная

2,7

     — проходная

0,205



Предельные эксплуатационные данные:
Напряжение накала в непрерывном режиме генерирования

12-13,2 В

Напряжение анода

9 кВ

Напряжение анода при холодном катоде

1 кВ

Напряжение анода импульсное (при t=5 мкс)

4 кВ

Напряжение сетки (мгновенное значение при t=5 мкс)

80 В

Отрицательное напряжение на сетке

150 В

Ток катода, среднее значение

0,15 А

Ток катода в импульсе (при t=5 мкс)

3,5 А

Мощность, рассеиваемая анодом

80 Вт

Мощность, рассеиваемая сеткой

2 Вт

Длина волны (минимальная)

9 см

Температура анода

200 С

Температура вывода сетки

120 С

Температура вывода катода:

120 С

Интервал рабочих температур окружающей среды

от -60 до +90 С
