ГМИ-90

29,500.00

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — стеклянное, с цоколем.

Масса 1,3 кг.

Артикул: gmi90 Категории: ,

ГМИ-90

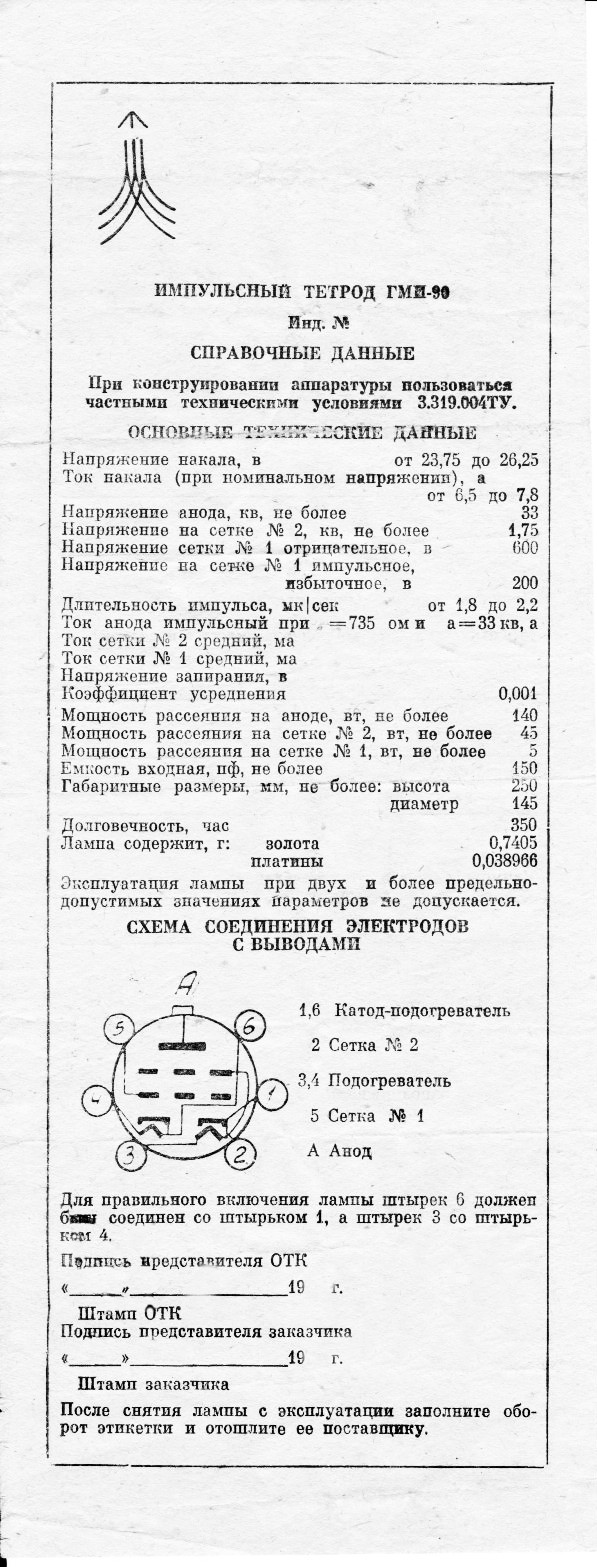

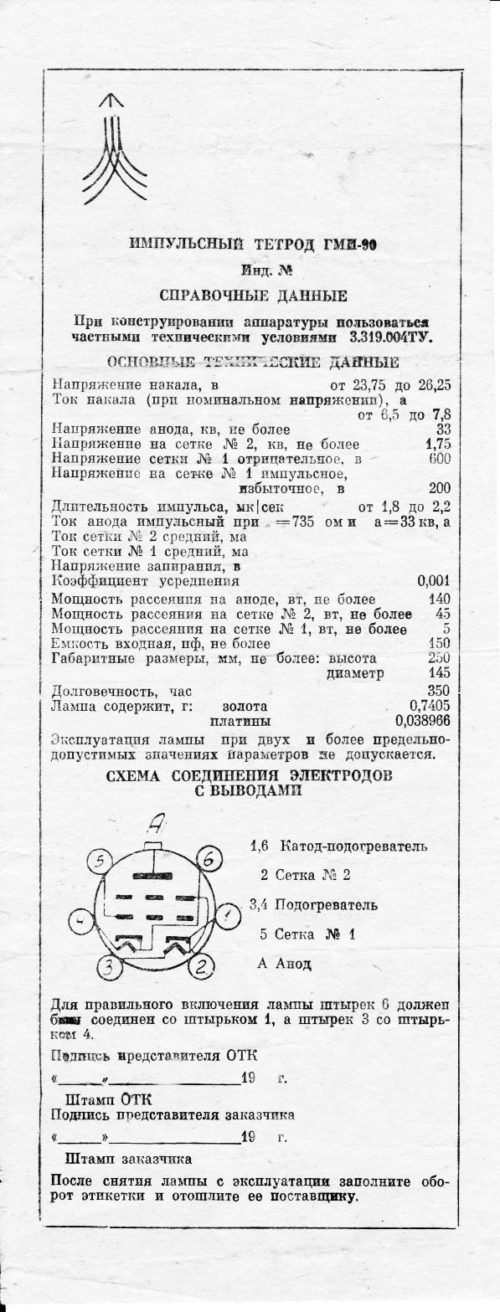

Скачать тех. документацию в формате PDF GMI90.pdf

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — стеклянное, с цоколем.

Масса 1,3 кг.



Основные параметры
при Uн=25 В, Uа=33 кВ, Uс2= 1,75 кВ, Uс1= -600 В
Uс1 имп= 200 В, t=2 мкс

Ток накала 7,2 (+0,5; -0,7) А
Ток анода в импульсе ³ 40 А
Ток анода (при Uн=22,5 В) ³ 36 мА
Ток 2-й сетки £ 25 мА
Ток 1-й сетки £ 7 мА
Напряжение запирания отрицательное (при Iа=0,5 мА) £ 550 В
Сопротивление анодной нагрузки 735 Ом
Междуэлектродные емкости, пФ:
     входная £ 150
     выходная £ 35
     проходная £ 10
Долговечность ³ 350 ч
Критерий долговечности: ток анода в импульсе  ³ 36 А

Предельные эксплуатационные данные

Напряжение накала 23,75 — 26,25 В
Напряжение анода 33 кВ
Напряжение 2-й сетки 1,75 кВ
Напряжение 1-й сетки в импульсе 300 В
Ток анода в импульсе 36 А
Мощность, рассеиваемая анодом 140 Вт
Мощность, рассеиваемая 2-й сеткой 45 Вт
Мощность, рассеиваемая 1-й сеткой 5 Вт
Длительность импульса 3 мкс
Температура баллона 170 С
Интервал рабочих температур окружающей среды от -60 до +70 С
