ГМИ-27Б

37,000.00

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — принудительное:
ГМИ-27А: анода — водяное не менее 0,5 л/мин, баллона и ножки — воздушное не менее 20 м3/ч;
ГМИ-27Б: анода — воздушное 80 м3/ч.

Масса ГМИ-27А 900 г, ГИ-27Б 750 г.

Артикул: gmi27b Категории: ,

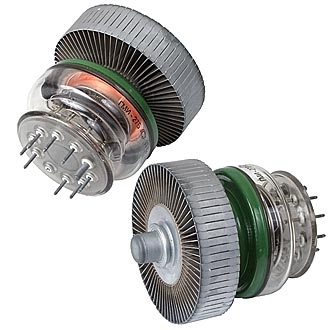

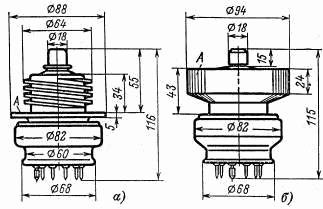

ГМИ-27А, ГМИ-27Б

       Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение — принудительное:
ГМИ-27А: анода — водяное не менее 0,5 л/мин, баллона и ножки — воздушное не менее 20 м3/ч;
ГМИ-27Б: анода — воздушное 80 м3/ч.
Масса ГМИ-27А 900 г, ГИ-27Б 750 г.



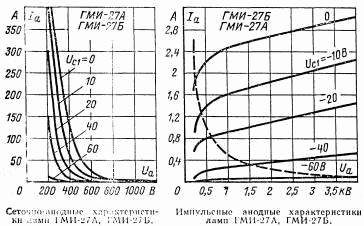

Основные параметры
при Uн=12,6 В, Uа=1,5 кВ, Uc2=1 кВ, Uс1= -0,6 кВ,
Uс1 имп=75 В, tимп=5 мкс, f=400 Гц

Ток накала 6,25 ± 0,5 А
Ток анода в импульсе   ³ 20 А
Ток анода в импульсе (при Uн=12 В)   ³ 18 А
Ток 2-й сетки в импульсе £ 2 А
Ток 1-й сетки в импульсе £ 3 А
Напряжение запирания 1-й сетки отрицательное (при Uа=12 кВ, Iа=0,2 мА) £ 500 В
Время готовности £ 3 мин
Междуэлектродные емкости, пФ:
     входная 70 ± 10
     выходная 13 ± 3
     проходная £ 1
Долговечность ³ 1000 ч
Критерии долговечности:
     ток анода в импульсе  ³ 16 А
     ток анода в импульсе при Uн=12 В  ³ 13 А

Предельные эксплуатационные данные

Напряжение накала 12 — 13,8 В
Напряжение анода 10 кВ
Напряжение 2-й сетки 1 кВ
Напряжение 1-й сетки отрицательное 0,8 кВ
Наибольшее напряжение 1-й сетки в импульсе 150 В
Мощность, рассеиваемая анодом 250 Вт
Мощность, рассеиваемая 2-й сеткой 15 Вт
Мощность, рассеиваемая 1-й сеткой 3 Вт
Ток катода в импульсе при скважности не менее 500  34 А
Длительность импульса 30 мкс
Температура баллона 150 С
Устойчивость к внешним воздействиям окружающей среды:
     интервал рабочих температур от -60 до +85 С
     линейные нагрузки с ускорением до 25 g
     виброустойчивость в диапазоне частот 5 — 1000 Гц с ускорением до 7,5 g
     ударные нагрузки многократные с ускорением до 35 g
     ударные нагрузки одиночные с ускорением до 150 g
