К числу преобразовательных ламп относятся гептоды, триод-гептоды и триод-пентоды. Они предназначены для преобразования высокой частоты принимаемого сигнала в более низкую, так называемую промежуточную частоту, подлежащую дальнейшему усилению.

Гептод — пятисеточная лампа с двойным управлением.

Первая и вторая сетка вместе с катодом образуют гетеродинный триод, в котором управляющей сеткой является первая (гетеродинная), а анодом — вторая сетка, которая одновременно служит и экранирующей для устранения паразитной емкостной связи между сигнальной и гетеродинной частями лампы.

Третья сетка является второй управляющей сеткой, на нее подается напряжение принимаемых сигналов. Эту сетку называют сигнальной.

Четвертая сетка работает как обычная экранирующая.

Пятая сетка — антидинатронная.

Двойное управление гептодом заключается в том, что электронным потоком лампы управляют две сетки — третья (сигнальная) и первая (гетеродинная). Гептод можно рассматривать как пентод с двумя дополнительными сетками, расположенными около катода и образующими вместе с ним триод для работы в гетеродине, причем вторая сетка, выполняющая роль анода гетеродинного триода, одновременно служит и экранирующей сеткой, разделяющей сигнальную и гетеродинную часть лампы.

Триод-пентод, триод-гептод — комбинированные преобразовательные лампы.

Триод-пентод состоит из отдельных триода и пентода, а триод-гептод — из отдельных триода и гептода, имеющих один общий катод и раздельные, не влияющие друг на друга электронные потоки каждой лампы. Электроды триодной части смонтированы вокруг одной части катода, а электроды пентодной и гептодной части — вокруг другой. Между обеими частями установлен экран.

Применение комбинированных ламп для преобразования частоты полностью устраняет взаимное влияние электронных потоков ламп, что значительно увеличивает стабильность генерируемых частот.

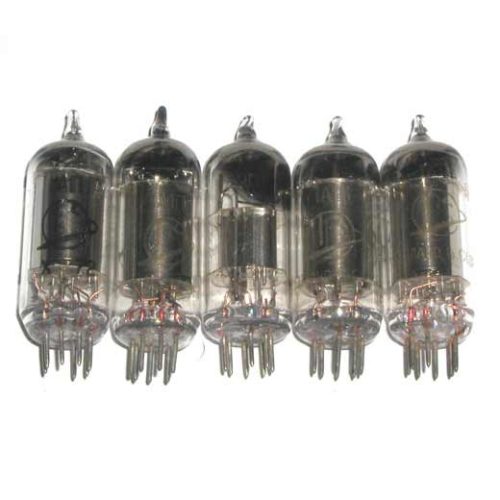

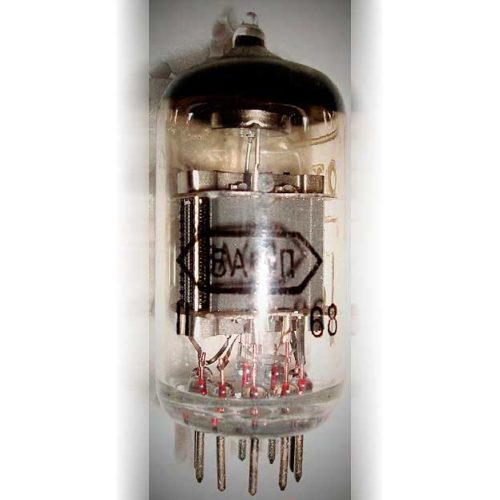

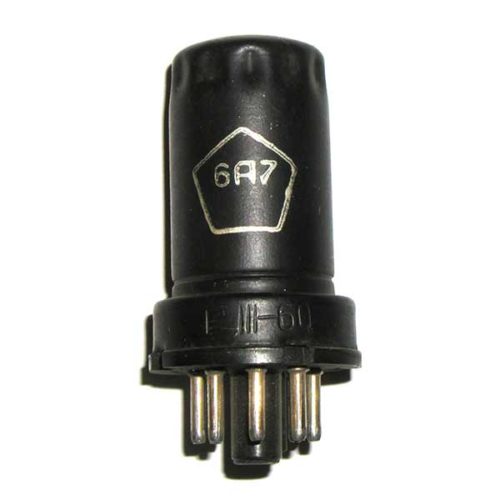

Для преобразования частоты в супергетеродинных приемниках применяется гептод 6А7, триод-пентод 6Ф1П и триод-гептод 6И1П. Гептод 6А7 используется в схемах с гетеродином, собранным преимущественно по трехточечной схеме. Эта схема в диапазоне частот до 30 МГц обеспечивает очень высокую стабильность частоты, практически не зависящей от изменения напряжения питания, незначительно снижая крутизну преобразования на частотах от 20 МГц и выше.

Лампы 6Ф1П и 6И1П применяются в преобразовательных каскадах с гетеродином, собранным преимущественно по трансформаторной схеме.

Преобразовательный каскад, собранный на этих лампах, имеет коэффициент усиления в несколько раз больший, чем преобразовательный каскад, собранный на лампе 6А7, уступая ему в стабильности частоты гетеродина, зависящей от изменения питающих напряжений.

Преобразовательные лампы имеют обозначения, аналогичные диодам. Второй элемент в обозначении:

А — для ламп с двойным управлением.

Ф — для триод-пентодов.

И — а для триод-гептодов, триод-гексодов и триод-октодов.
