диоды

Диод — это двухэлектродный прибор, состоящий из катода и анода. Применение диодов определяется свойством их односторонней проводи­мости. Одна группа диодов предназначена для детектирования, т. е. для выделения напряжения низкой частоты из модулированных высоко­частотных колебаний, Они выпускаются с катодами косвенного накала и имеют электроды небольшого размера, рассчитанные на малые анод­ные токи, малую допустимую мощность потерь на аноде и сравнительно невысокое обратное напряжение. Вторая группа диодов (диоды большей мощности) предназначена для выпрямления переменного напряжения, в основном, тока промышленной частоты. Они выпускаются с катодами как прямого, так и подогревного (косвенного) накала и делятся на два класса: н и з к о в о л ьт н ы е. и в ы с о к о в о л ь т н ы е.
К маломощным высокочастотным диодам, предназначенным для де­тектирования высокочастотных колебаний, относятся диоды типа 6Х2П, 6Х6С, 6Х7Б, а также диоды в комбинации с триодами и пен­тодами: 1Б1П, 1Б2П, 6Б2П, 6Б8С, 6Г2 и 6Г7.
К высоковольтным кенотронам, предназначенным для питания анод­ных цепей электронно-лучевых трубок и телевизионных кинескопов, относятся диоды 1Ц1С, 1Ц7С, 1Ц11П и 2Ц2С.
К кенотронам, предназначенным для выпрямления напряжения про­мышленной частоты в выпрямителях радиоаппаратуры, относятся: 5ЦЗС, 5Ц4С, 5Ц8С, 5Ц9С, 6Ц4П и 6Ц5С.
В телевизионных приемниках для демпфирования колебаний в вы­ходном каскаде строчной развертки применяется специальный демпфер­ный диод 6Ц10П.
Обозначения диодов состоят из четырех элементов. Первый эле­мент—число, обозначающее (округленно) напряжение накала. Второй — буква, обозначающая тип лампы. Одинарные диоды имеют букву Д, двойные диоды — X, кенотроны — Ц (независимо от числа анодов). Третий элемент — число, указывающее порядковый номер типа при­бора с одинаковыми остальными элементами обозначения. Четвертый — буква, указывающая на конструктивное оформление. Лампы в метал­лическом баллоне этой буквы не имеют. С — стеклянный баллон; П — пальчиковая лампа; Б — миниатюрная лампа диаметром 10 мм; А — миниатюрная лампа диаметром 6 мм; Ж —лампы типа «желудь», специально для УКВ; Л —лампы с так называемым замковым цоко­лем, устраняющим возможность выпадения из гнезда при тряске.

Отображение 1–24 из 59

  • 12Х3С

    70.00
    Двойной диод 12Х3С. Предназначен для детектирования и преобразования колебаний сверхвысокой частоты
    В корзину
  • 1Б1П

    180.00
    Диод-пентод 1Б1П

    Назначение: детектирование и предварительное усиление напряжения низкой частоты.
    В корзину

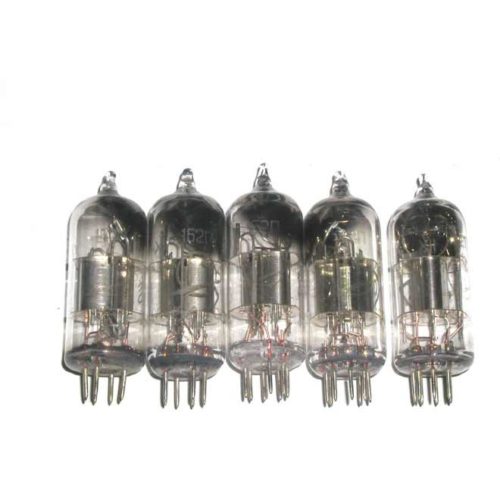

  • 1Б2П

    180.00
    Диод-пентод 1Б2П

    Назначение: детектирование и предварительное усиление напряжения низкой частоты.
    В корзину
  • 1Д21Б-Р

    350.00
    Насыщенный прямонакальный диод 1Д21Б-Р
    Применяется в стабилизаторах переменного напряжения.
    В корзину
  • 1Ц11П

    55.00

    Высоковольтный кенотрон 1Ц11П с оксидным катодом прямого накала.
    Предназначен для выпрямления импульсов обратного хода строчной развертки телевизионных приемников и в аппаратуре специального назначения.

    В корзину
  • 1Ц1С

    100.00

    Высоковольтный кенотрон 1Ц1С

    Предназначен для выпрямления импульсов обратного хода строчной развертки телевизионных приемников и в аппаратуре специального назначения.

    В корзину
  • 1Ц20Б

    100.00

    1Ц20Б Высоковольтный кенотрон с оксидным катодом прямого накала. Предназначен для выпрямления импульсов обратного хода строчной развертки в малогабаритных телевизионных приемниках.

    В корзину
  • 1Ц21П

    90.00

    Высоковольтный кенотрон 1Ц21П с оксидным катодом косвенного накала.
    Предназначен для работы в блоках строчной развертки со стабилизацией горизонтального изображения телевизионных приемников и в аппаратуре специального назначения.

    В корзину
  • 1Ц7С

    90.00

    Высоковольтный кенотрон 1Ц7С с оксидным катодом прямого накала.
    Предназначен для выпрямления импульсов обратного хода строчной развертки телевизионных приемников и в аппаратуре специального назначения.

    В корзину
  • 2Д1С

    75.00

    Диод измерительный 2Д1С

    Основное назначение — детектирование колебаний сверхвысокой частоты в аппаратуре специального назначения



    В корзину
  • 2Д2С

    150.00

    Шумовой диод 2Д2С с ториево-оксидным катодом прямого накала.
    Предназначен для генерирования шумов, измерения чувствитель¬ности усилителей и приемных устройств СВЧ диапазона в аппаратуре специального назначения.

    В корзину
  • 2Д3Б

    80.00

    Шумовой диод 2Д3Б
    Предназначен для генерирования шумов, измерения чувствительности усилителей и приемных устройств СВЧ диапазона в аппаратуре специального назначения.

    В корзину

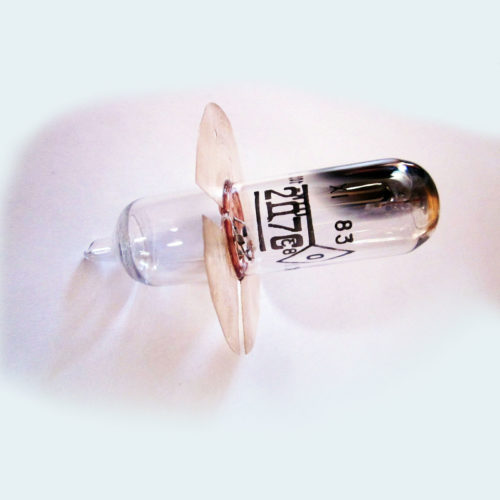

  • 2Д7С

    200.00

    Шумовой диод 2Д7С
    Предназначен для генерирования шумов, измерения чувствительности усилителей и приемных устройств СВЧ диапазона в аппаратуре специального назначения.

    В корзину
  • 2Д9С

    570.00

    Высокостабильный диод 2Д9С для работы в радиотехнических устройствах в режиме насыщения.

    В корзину
  • 2Х1Л

    60.00
    Двойной детекторный диод 2Х1Л
    В корзину
  • 2Ц2С

    60.00

    Высоковольтный кенотрон 2Ц2С с оксидным катодом косвенного накала.

    Предназначен для выпрямления переменного напряжения в аппаратуре специального назначения.

    В корзину
  • 30Ц6С

    480.00
    Двуханодный кенотрон 30Ц6С с отдельными катодами. Назначение: выпрямления переменного тока в бестрансформаторных схемах.
    В корзину
  • 3Ц16С

    250.00

    ЗЦ16С Высоковольтный кенотрон о оксидным катодом косвенного накала.

    Предназначен для выпрямления импульсов обратного хода строчной развертки в приемниках цветного телевидения.

    В корзину
  • 3Ц18П

    100.00

    ЗЦ18П Высоковольтный кенотрон.

    Предназначен для преобразования импульсного напряжения обратного хода строчной развертки в постоянное напряжение в телевизионных приемниках.

    В корзину
  • 3Ц22С

    60.00

    Высоковольтный кенотрон 3Ц22С в стеклянном оформлении с катодом косвенного накала предназначен для работы в блоках строчной развертки телевизионных приемников.

    В корзину

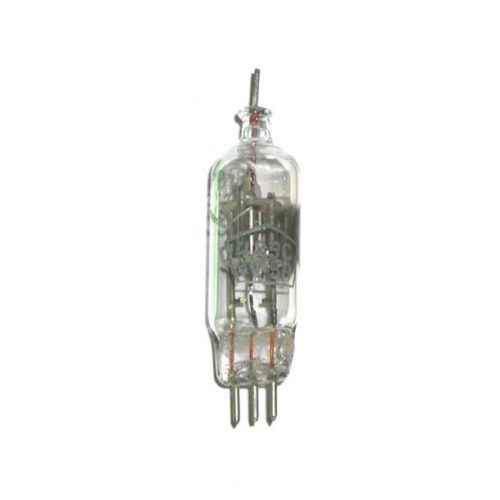

  • 4Д5С

    100.00

    Диод 4Д5С

    В корзину
  • 4Ц14С

    160.00

    Кенотрон с вольфрамовым катодом прямого накала.
    Предназначен для работы в электронных регуляторах напряжения.

    В корзину
  • 4Ц6С

    330.00

    Кенотрон 4Ц6С с вольфрамовым катодом прямого накала.
    Предназначен для работы в электронных регуляторах напряжения.

    В корзину
  • 5Ц12П

    120.00

    Кенотрон высоковольтный 5Ц12П для выпрямления переменного напряжения в схемах высоковольтных выпрямителей.

    В корзину
1 2 3
