Радиолампы

Обозначения приемно-усилительных ламп, выпускаемых в СССР, установлены ГОСТ 13393-76 и состоят обычно из четырех элементов.

Первый элемент — число, соответствующее напряжению накала в вольтах (округленно).

Второй элемент — буква, обозначающая тип прибора:

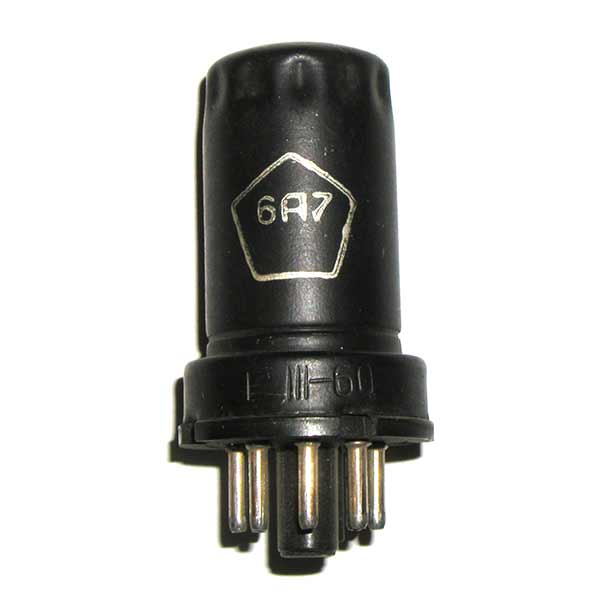

А — Частотнопреобразовательные лампы (гексод, гептод)
Б — Диод-пентод, двойной диод-пентод (комбинированная лампа)
В — Лампа со вторичной эмиссией
Г — Диод-триод, двойной диод-триод, тройной диод-триод (комбинированная лампа)
Д — Одиночный диод (кроме выпрямительного кенотрона), включая демпферные

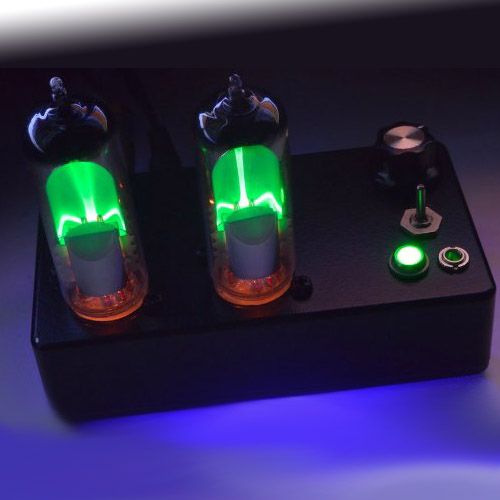

Е — Электронно-световой индикатор
Ж — Высокочастотный пентод с короткой характеристикой, в том числе с двойным управлением
И — триод-гексоды, триод-гептоды, триод-октоды (комбинированная лампа)
К — Высокочастотный пентод с удлиненной характеристикой («варимю»)
Л — Лучевая лампа (кроме лучевого тетрода) (лампы со сфокусированным лучом)

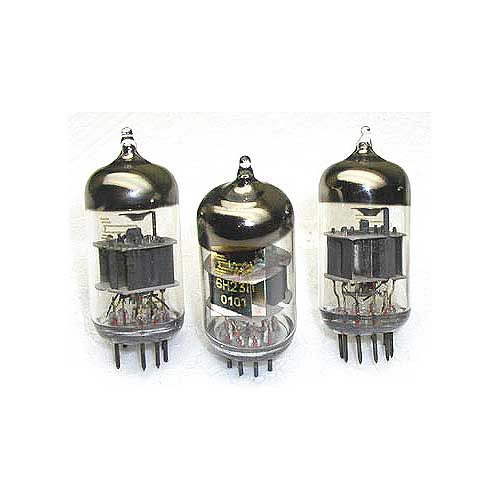

Н — Двойной триод

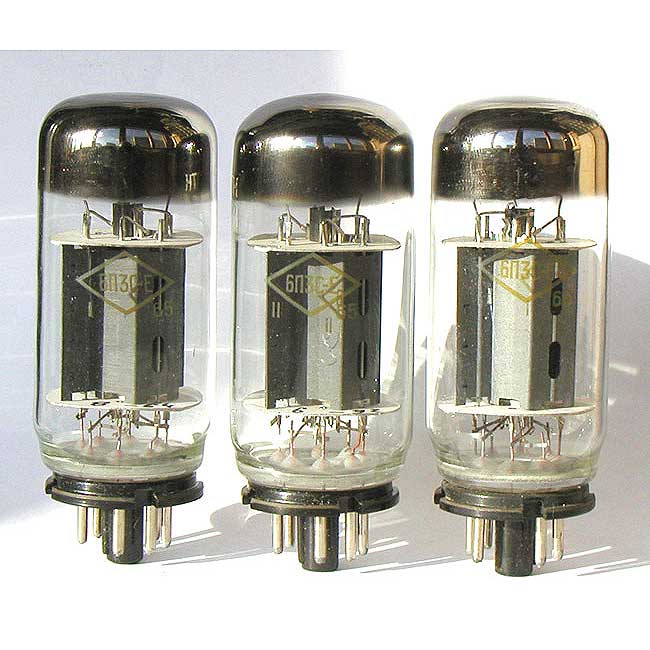

П — Выходной пентод или лучевой тетрод
Р — Двойной тетрод, двойной лучевой тетрод или двойной пентод

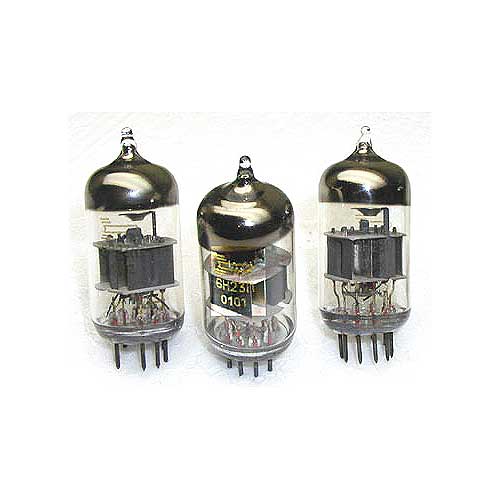

С — Триод
Ф — Триод-пентод (комбинированная лампа), исключение — пентод старого выпуска 6Ф6С
Х — Двойной диод (кроме кенотронов)

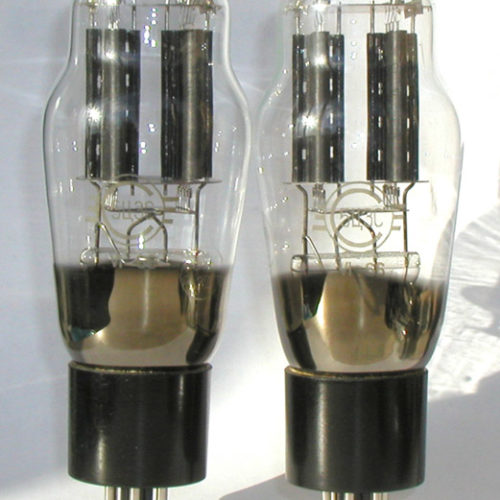

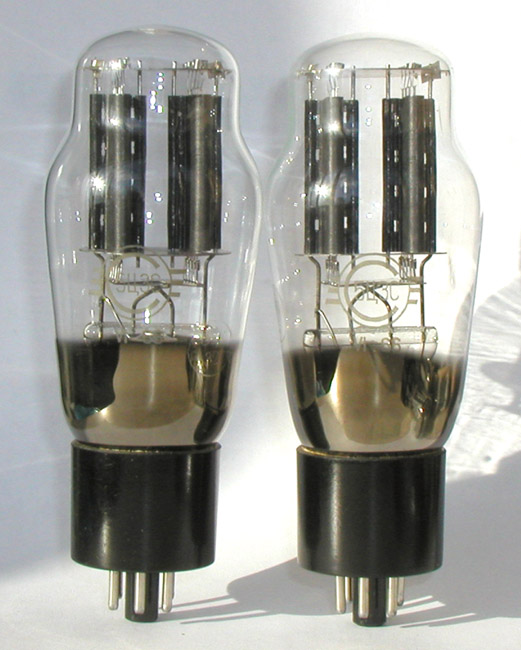

Ц — Выпрямительный диод (маломощный кенотрон) любого типа

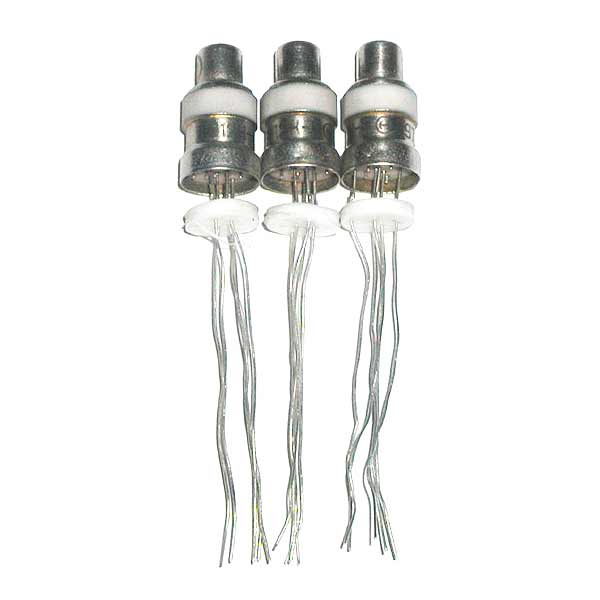

Э — Тетрод
СР — Двойной пентод-триод
Для электронных механотронов второй элемент обозначения составляется из трех букв: первая М — механотрон; вторая буква соответствует основному назначению прибора (в некоторых обозначениях механотронов, разработанных ранее, эта буква отсутствует); третья буква обозначает тип прибора в соответствии с перечнем, приведенным выше.

Третий элемент обозначения — число, соответствующее порядковому номеру данного типа лампы.

Четвертый элемент — буква, характеризующая конструктивное оформление лампы:
А — Субминиатюрный стеклянный баллон диаметром 5-8 мм с гибкими проволочными выводами
Б — Субминиатюрный стеклянный баллон диаметром 8-10,2 мм с гибкими проволочными выводами
Г — Миниатюрный стеклянный баллон диаметром более 10,2 мм с гибкими проволочными выводами
П — Миниатюрная («пальчиковая») лампа — стеклянный баллон диаметром до 22 мм с семью («гепталь») или девятью («новаль») жесткими выводами, впаянными непосредственно в дно.
С — Крупногабаритный стеклянный диаметром более 22,5 мм или металлокерамический баллон, в том числе с октальным цоколем.
Д — Керамический баллон с дисковыми выводами («маячковые» лампы)
Ж — Лампа типа «жёлудь» — миниатюрный стеклянный баллон с жесткими радиальными выводами.
К — Керамический баллон со штыревыми выводами.
Л — Лампа с октальным цоколем, оснащенным замком, что исключает выпадание лампы из панели при тряске («локталь»). Баллон стеклянный, снаружи закрытый алюминиевым кожухом.
М — Малогабаритный стеклянный баллон с октальным цоколем уменьшенной высоты («малгаб»). Буква сохранена лишь для некоторых ламп старых выпусков (2К2М, 2Ж2М, 2П9М, 30Ц1М и т. д.).
Н — Нувистор (миниатюрная лампа в металлокерамическом баллоне).
Р — Субминиатюрный стеклянный баллон диаметром менее 5 мм с гибкими проволочными выводами. В таком оформлении была выпущена единственная лампа — 1Ж25Р)
Нет буквы — Металлический (обычно стальной) баллон с октальным цоколем
Лампы в металлический оболочке четвертого элемента обозначения не имеют.

Добавочный элемент. К стандартному обозначению лампы иногда добавляются (после дефиса) буквы, характеризующие специальные свойства ламп, например:
В — лампы повышенной надежности и механической прочности;
Е — лампы повышенной долговечности (5 тыс. ч и более);
Д — лампы особо долговечные;
И — лампы, предназначенные для работы в импульсном режиме.
К — Лампа повышенной механической прочности и надёжности с повышенной вибростойкостью
Р — Лампа повышенной механической прочности и надёжности, с повышенной радиационной стойкостью (лучше, чем В; однако, для замены лампы группы В, в обозначении должны присутствовать и Р, и В)
