ЛАМПЫ НАКАЧКИ ИНП, ДНП

ЛАМПЫ НАКАЧКИ ОТЕЧЕСТВЕННОГО СТАНДАРТА

Типоряд прямолинейных трубчатых ламп накачки для твердотельных лазеров в нашей стране сформировался еще в советское время в НИИ «Зенит» в городе Зеленограде. Отечественные лампы накачки исходя из режима работы подразделяются на два вида: «ИНП» и «ДНП».

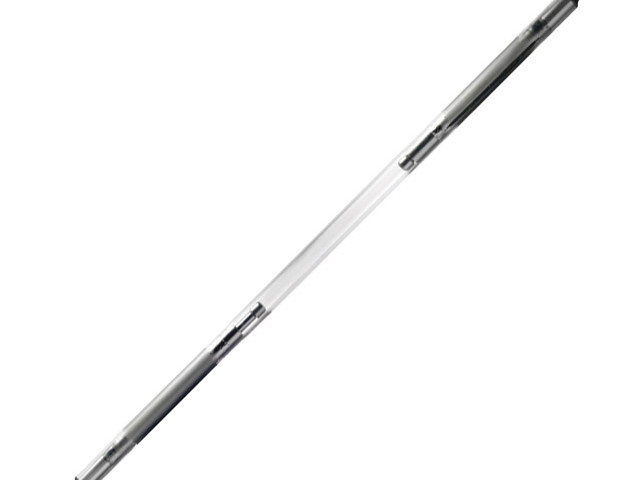

Импульсные и дуговые лампы накачки: ИНП и ДНП

Лампы ИНП представляют собой импульсные лампы накачки с ксеноновым наполнением и жидкостным охлаждением и предназначены для импульсной накачки активных элементов твердотельных лазеров. Лампы ДНП — дуговые лампы накачки с криптоновым наполнением и жидкостным охлаждением и предназначенные для непрерывной накачки активных элементов твердотельных лазеров.

Каждое конкретное наименование лампы имеет специфическую кодификацию. Например, лампа накачки ДНП 6/90, буквенный индекс «ДНП» обозначает вид лампы — дуговая лампа, а цифры через знак дроби (/) обозначают внутренний диаметр канала разряда и длину канала разряда, то есть 6 мм на 90 мм. Кроме того, к буквенному и цифровому индексу могут добавляться дополнительные обозначения (ДНП2, ДНП 6/90А-1 и т.п.). Все эти обозначения могут содержать (по большей части бессистемно) такие данные, как тип токоподвода к лампе (жесткий или гибкий), общую длину лампы, тип охлаждения и т.п. Так как в дополнительных обозначениях трудно найти систему, часто возникает путаница в определении конкретного наименования лампы при их заказе. Мы рекомендуем вам при заказе ламп накачки отечественного стандарта, помимо общего наименования, дополнительно указывать внешние размеры лампы и тип токоподвода (жесткий или гибкий).

Ниже представлены основные характеристики нескольких типов ламп накачки, получивших широкое распространение в отечественных лазерных установках, как в современных, так и ранее выпущенных. В приведенных ниже таблицах в графе «Тип лампы» приводится обозначение типа лампы накачки исходя из ее режима работы (ИНП, ДНП) и соотношения диаметра и длины канала разряда (6/90, 5/60 и т.п.), а в графе «Возможное наименование» приводятся встречаемые у продавцов и в технической документации наименования ламп накачки с аналогичными характеристиками.

КДНП, ДНП

Лампы дуговые с криптоновым наполнением постоянного тока с принудительным жидкостным охлаждением. Работающие в циклическом режиме, предназначенные для применения в устройствах квантовой электроники подвижной аппаратуры.

Д — дуговая;
Н — для накачки лазеров;
П — прямая;
2 — порядковый номер типа лампы;
5/38 — диаметр/длина в мм;
А — водяное охлаждение;
А-1 — фольга.

d — диаметр канала разряда, номинальное значение
l — длина канала разряда, номинальное значение
Dmax — наружный диаметр лампы
Lmax — габаритная длина лампы
L1 — длина кварцевой части, номинальное значение
L2 — минимальная длина зоны охлаждения
d1 — диаметр токоподводящего вывода
l1 — длина токоподводящего вывода, номинальное значение
d2 — максимальный диаметр гибкого токоподвода
I — номинальное значение рабочего тока
U — напряжение на лампе при номинальном значении рабочего тока (IxU)
P — рабочий диапазон потребляемой мощности
Rs — статический импеданс при номинальном значении тока
Rd — динамический импеданс при номинальном значении тока
N — средний ресурс (наработка)



Тип лампы d,
мм
l,
мм
Dmax,
мм
Lmax,
мм
L1,
мм
L2,
мм
d1,
мм
l1,
мм
d2,
мм
I,
А
U,
В
P,
Вт
Rs,
Ом
Rd,
Ом
N,
час
Рис.
ДНП-4/45А 4,0 45 5,8 150 133 105 2,9 6,0 2,0 15 70-80 700-150 4,2 1,5 300 2
ДНП-4/60А 4,0 60 5,8 165 148 120 2,9 6,0 2,0 15 90-100 90-1800 5,5 2,0 300 2
ДНП-4/75А 4,0 75 5,8 175 163 135 2,9 6,0 2,0 15 110-120 1100-2200 6,7 2,5 300 2
ДНП-5/45А 5,0 45 6,8 165 150 120 4,0 2,5 2,0 25 70-80 1350-1950 2,3 0,8 300 2
ДНП-5/60А 5,0 60 6,8 180 165 135 4,0 2,5 2,0 25 95-105 1800-2600 3,1 1,15 300 2
ДНП-5/75А 5,0 75 6,8 195 180 150 4,0 2,5 2 25 120-130 2250-3250 3,9 1,5 300 2
ДНП-5/90А 5,0 90 6,8 210 195 165 4,0 2,5 2 25 145-155 2700-3900 4,7 1,85 300 2
ДНП-6/60А 6,0 60 8,0 215 190 145 5,6 8,0 35 80-90 2250-3150 2,2 0,8 300 1
ДНП-6/75А 6,0 75 8,0 230 205 160 5,6 8,0 35 100-110 2850-3850 2,7 1,0 300 1
ДНП-6/90А 6,0 90 8,0 245 220 175 5,6 8,0 35 120-130 3450-4550 3,2 1,2 300 1
ДНП-6/120А 6,0 120 8,0 275 250 205 5,6 8,0 35 165-185 4650-6650 4,1 1,6 300 1
ДНП3-6/90А 6,0 90 8,0 202 190 165 4,1 3,0 2,5 35 120-130 3450-4200 3,2 1,2 600 2
ДНП3-6/120А 6,0 120 8,0 232 220 195 4,1 3,0 2,5 35 165-185 4650-6000 4,1 1,6 600 2

* — циклический режим.

ИНП

Cерия ламп предназначена для накачки активных элементов лазеров и применяется в устройствах квантовой электроники подвижной аппаратуры, изготовляемых в народном хозяйстве и поставляемые на экспорт.

И — импульсный;
Н — для накачки лазеров;
П — прямая;
2 — порядковый номер типа лампы;
3/25 — диаметр/длина в мм;
А — водяное охлаждение;
А-1 — фольга;
М — модернизированная.

d — диаметр канала разряда, номинальное значение
l — длина канала разряда, номинальное значение
Dmax — наружный диаметр лампы
Lmax — габаритная длина лампы
L1 — длина кварцевой части, номинальное значение
L2 — минимальная длина зоны охлаждения
L3 — зона токопроводящего покрытия
L4 — расстояние от торца токоввода до оси носика отпая штенгеля
h — высота носика отпая штенгеля
d1 — диаметр токоподводящего вывода
l1 — длина токоподводящего вывода, номинальное значение
d2 — максимальный диаметр гибкого токоподвода
l2 — длина гибкого токоподвода
Imax — максимальный рабочий ток
U — рабочее напряжение
UТ — амплитуда импульса зажигания
P — предельная средняя мощность
Тип лампы d,
мм
l,
мм
Dmax,
мм
Lmax,
мм
L1,
мм
L2,
мм
L3,
мм
L4,
мм
h,
мм
d1,
мм
l1,
мм
d2,
мм
l2,
мм
УФ-
фильтр
Imax,
А
U,
В
UТ,
кВ
P,
Вт
Рис.
Импульсные лампы с диаметром канала разряда 3-4 мм
ИНП2-3/25 3,3 25 5,0 65 60 28 1,0 35 нет 280 400-1000 18 10 2
ИНП-3/35 3,3 35 5,0 75 70 38 1,0 35 нет 280 500-1200 18 10 2
ИНП2-3/35 3,3 35 5,0 100 95 70 1,25 35 да 280 525-1050 18 550 2
ИНП-3/45А 3,0 45 6,0 135 115 90 2,8 8,0 нет 280 600-1400 18 650 1
ИНП2-3/45А 3,0 45 6,0 135 115 90 70 2,8 8,0 да 280 600-1400 18 650 1
ИНП3-3/45А 3,3 45 5,0 110 105 80 1,25 35 да 280 675-1350 18 650 2
ИНП-3/60А 3,0 60 6,0 150 130 105 2,8 8,0 нет 280 700-1600 18 800 1
ИНП2-3/60А 3,0 60 6,0 150 130 105 85 2,8 8,0 да 280 700-1600 18 800 1
ИНП3-3/60А 3,3 60 5,0 125 120 95 1,25 35 да 280 900-1800 18 800 2
ИНП4-3/60А 3,3 60 5,0 125 120 95 1,25 35 да 280 700-1600 18 800 2
ИНП2-3/75А 3,0 75 6,0 165 145 120 2,8 8,0 нет 280 800-1800 18 1000 1
ИНП3-3/75А 3,0 75 6,0 165 145 120 100 2,8 8,0 да 280 800-1800 18 1000 1
ИНП-4/75А 4,0 75 6,0 155 147 140 3,8 4,0 2,0 100 да 500 700-1600 18 1300 2
Импульсные лампы с диаметром канала разряда 5-7 мм
ИНП-5/45А 5,0 45 7,1 165 149 115 55 1,5 4,8 8,0 нет 800 500-1500 18 1500 3
ИНП2-5/45А 5,4 45 7,5 150 133 100 4,8 8,5 да 800 500-1500 18 1500 1
ИНП-5/60А 5,0 60 7,1 180 164 130 55 1,5 4,8 8,0 нет 800 600-1700 18 2000 3
ИНП4-5/60А 5,4 60 7,5 165 149 115 4,8 8,5 да 800 600-1700 18 2000 1
ИНП-5/75А 5,0 75 7,1 195 179 145 55 1,5 4,8 8,0 нет 800 700-1900 18 2500 3
ИНП4-5/75А 5,4 75 7,5 180 163 130 4,8 8,5 да 800 700-1900 18 2500 1
ИНП-5/90А 5,0 90 7,1 210 194 160 55 1,5 4,8 8,0 нет 800 800-2100 18 3000 3
ИНП2-5/90 5,4 90 7,5 195 178 145 4,8 8,5 да 800 800-2100 18 3000 1
ИНП-6/90А 6,0 90 7,8 240 219 190 5,6 10,5 да 1100 700-1900 18 4000 1
ИНП-6/120А 6,0 120 7,8 270 249 220 5,6 10,5 да 1100 700-1900 18 5000 1
ИНП3-7/80А 7,0 80 10,0 300 270 225 100 100 3,0 6,0 15,0 нет 1400 600-1700 18 3500 3
ИНП2-7/90А 7,0 90 8,7 310 280 235 6,0 15,0 да 1400 700-1900 18 4000 1
ИНП3-7/90А 7,0 90 8,85 310 280 235 6,0 15,0 да 1400 700-1900 18 4000 1
ИНП3-7/120А 7,0 120 10,0 340 310 265 6,0 15,0 да 1400 800-2100 18 5000 1
ИНП5-7/120А 7,0 120 8,7 272 251 230 5,6 10,5 да 1400 800-2100 18 6500 1
Импульсные лампы с диаметром канала разряда 13-16 мм
ИНП3-13/250А 13,0 250 17,0 400 395 335 70 2,5 8,0 11 да 3000 1300-4500 25 1100 3
ИНП-16/120А 16,0 120 20,6 370 320 290 160 3,0 7,1 25 нет 4000 1900-2100 30 550 3
ИНП-16/250А 16,0 250 20,6 500 450 420 160 3,0 7,1 25 нет 4000 2000-3200 35 5500 3
ИНП-16/580А 16,0 580 20,6 830 780 750 160 3,0 7,1 25 нет 3000 3500-4600 36 11000 3
ИНП-16/850 16,0 850 20,6 1100 1050 160 3,0 7,1 25 нет 6000 3000-5000 36 3000 3

Примечания:
При работе лампы в режиме с дежурной дугой параметр U ограничен снизу только падением напряжения дежурной дуги.

Габаритные размеры

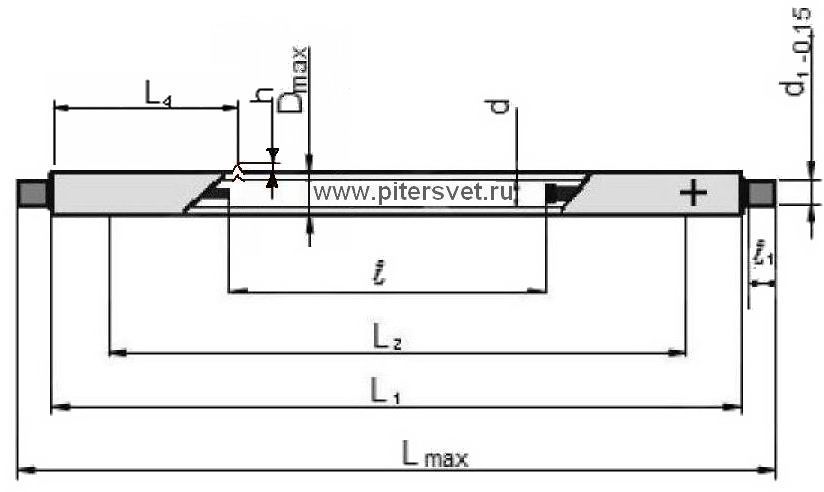

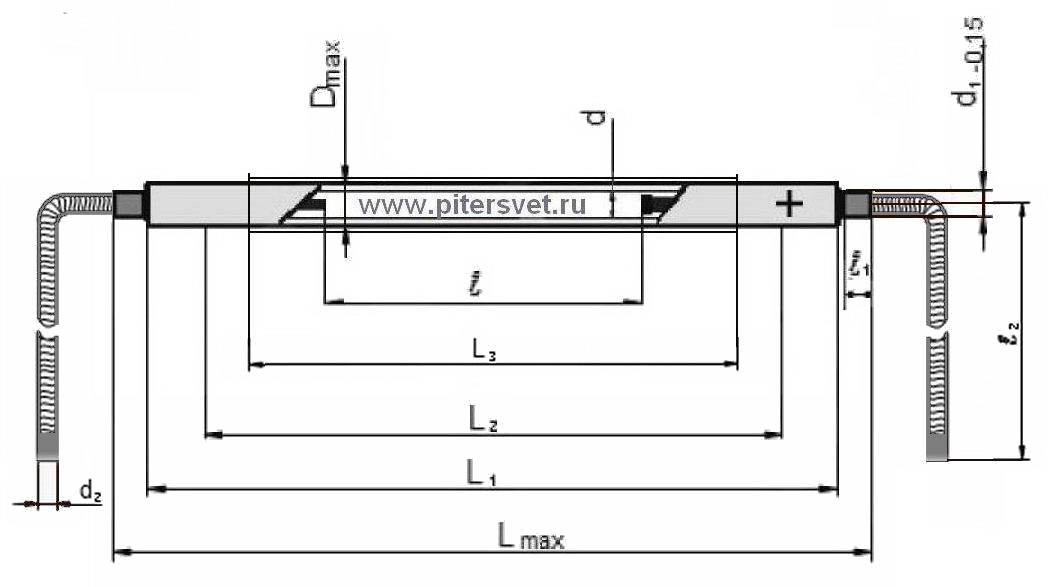

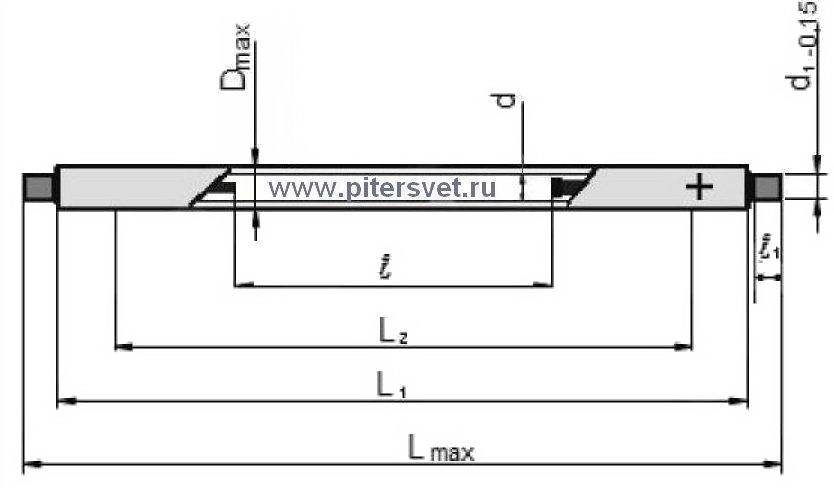

kdnp1kdnp2kdnp3

рис. 1                                                                                рис. 2                                                                               рис. 3
